Práctica 9

Aplicación a las Planos de Detalles.

Representación Gráfica Aplicación a los Procesos Constructivos

Dada las plantas de distribución y la fachada de una edificación familiar tipo, desarrollar gráficamente según los datos y características constructivas anexos al problema:

 Práctica 9: Lámina 1

I.- Realizar A MANO ALZADA los detalles que a continuación enumeraremos incluyendo en éstos todos los datos complementarios necesarios para su interpretación.

1.- REALIZAR sobre el enunciado LOS SIGUIENTES APARTADOS:

A: - DEFINIR  LA PLANTA DE CIMENTACIÓN. (En Planta Baja)

B: - DEFINIR LA PLANTA DE FORJADO DE LA PLANTA BAJA. (En la Planta Alta)

2.- DETERMINAR EL MÓDULO DE ASCENSIÓN DE LA ESCALERA.

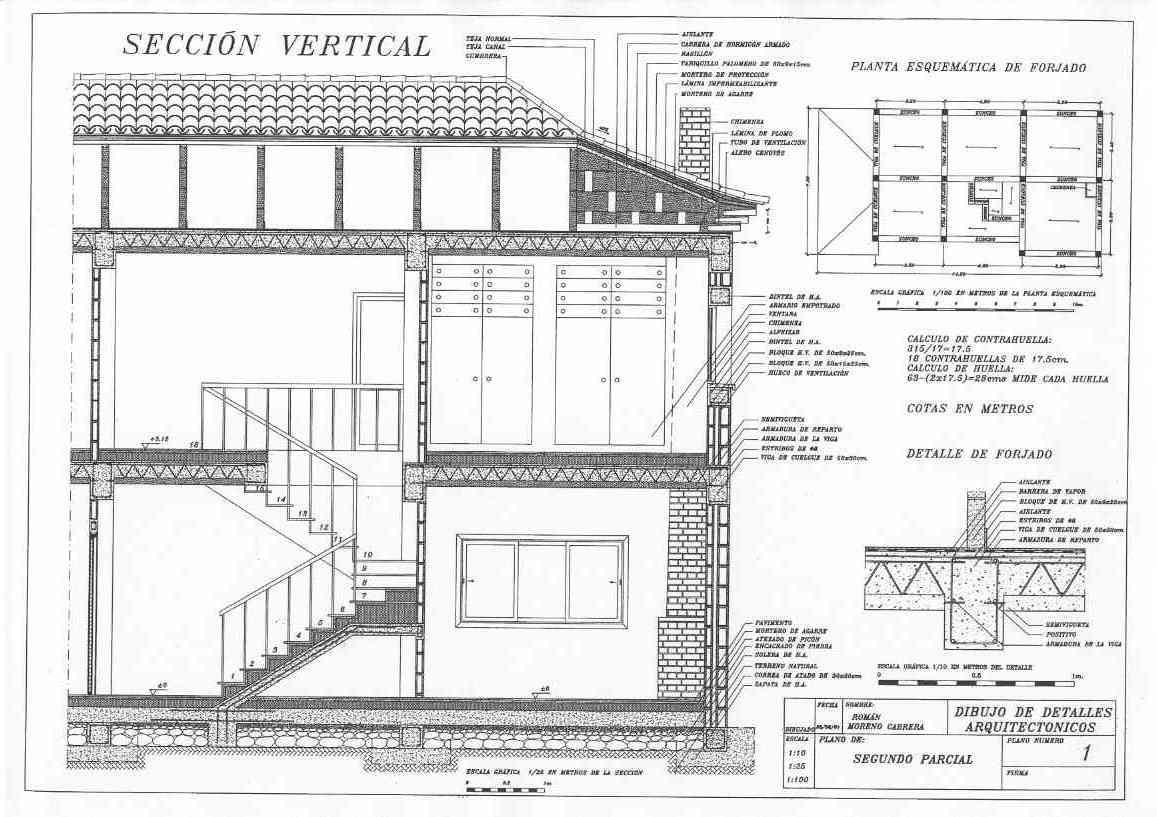

3.- CROQUIZAR A UN MÓDULO CONVENIENTE LA SECCIÓN VERTICAL 1-1. ÉSTA DESARROLLARÁ LA SOLUCIÓN CONSTRUCTIVA Y DESCRIBIRÁ GRÁFICAMENTE LOS ELEMENTOS Y MATERIALES QUE DEFINEN DICHA SOLUCIÓN, ASÍ COMO EL TRAZADO DE TODA LA ESCALERA.

La lámina se trabajará en horario de clase y de casa

Fecha de inicio: lunes 14 de diciembre

Fecha de entrega: miércoles 16  de diciembre    La práctica se recogerá al principio de la clase

Estas soluciones han sido realizadas durante la realización de las pruebas cuatrimestrales (primer y segundo parcial) en horario de clase por alumnos de cursos anteriores de Arquitectura Técnica. Tienen soluciones constructivas que pueden ser mejoradas o variadas, así mismo su acabado gráfico está en función del tiempo limitado de la prueba en clase.
