Práctica 6
Aplicación a las Planos de Detalles.
Representación Gráfica de Cubiertas.
Q.A.T. Azoteas transitables.
Q.T.T. Azoteas de tejas.
Dada las Plantas de distribución de una edificación tipo chalet, desarrollar gráficamente según las especificaciones NTE-QAT y NTE-QTT y los datos y características constructivas que se adjunta en el enunciado. Desarrollar la siguiente práctica:
Práctica 6: Lámina 1
SECCION VERTICAL 1-1, con formación de pendiente en cubierta inclinada de teja curva (QTT) y resolución del alero, así como formación de pendiente en cubierta de azotea transitable (QAT), encuentro de faldón con paramentos y evacuación de aguas mediante cazoleta sifónica. Se procederá a la materialización de todas las secciones.
La lámina se trabajará solo en horario de clase
Fecha de inicio: lunes 30 de noviembre
Fecha de entrega: miércoles 2 de diciembre
Práctica 6: Lámina 2
Detalles constructivos para una mejor ejecución de las cubiertas (cazoleta sifónica, alero, teja, etc.)
OPCIONAL: Planta esquemática de cubiertas con distribución de faldones inclinados en tejados de tejas (QTT) e indicando distribución de pendientes en azoteas planas transitables (QAT). Todo ello se realizará según las especificaciones NTE-QAT y NTE-QTT. Cuadro de leyenda.
La lámina se trabajará solo en horario de casa
Fecha de inicio: lunes 30 de noviembre
Fecha de entrega: lunes 9 de diciembre La práctica se recogerá al principio de la clase

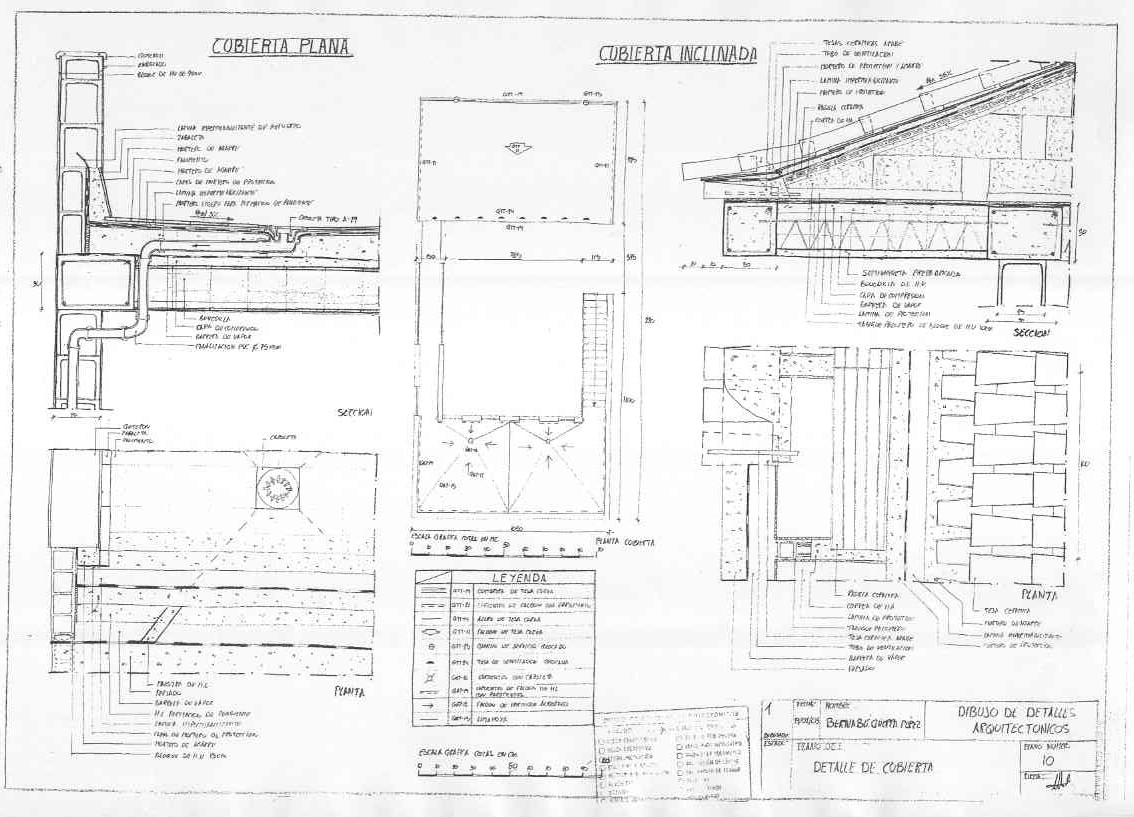

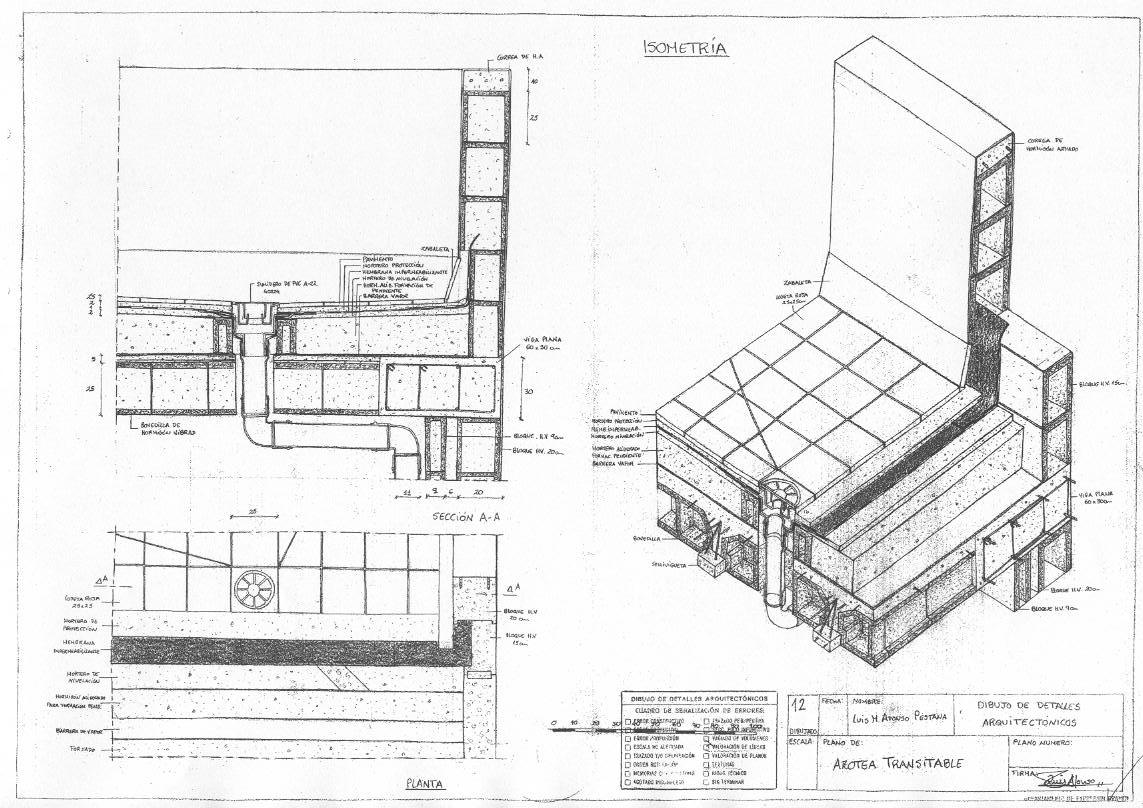

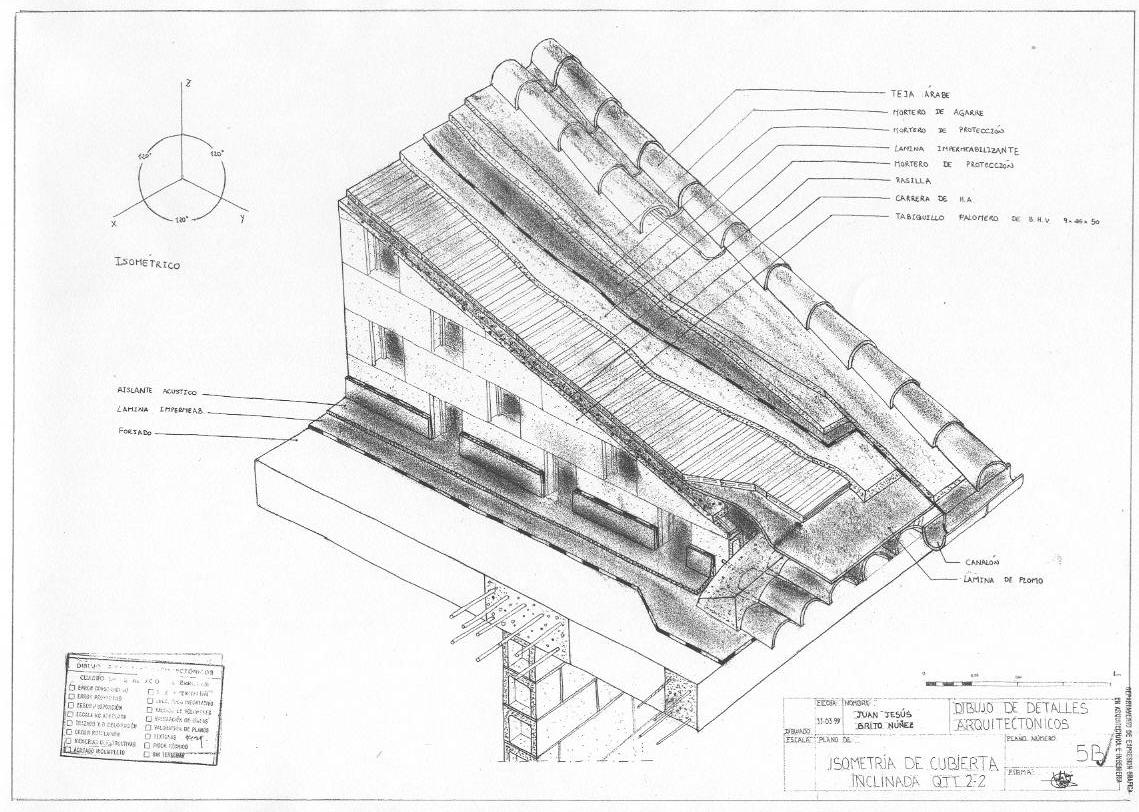

Ejemplos de láminas de otros cursos.
Las soluciones constructivas NO corresponden con las desarrolladas en las prácticas de ESTE CURSO
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
