Práctica 6

Aplicación a las Planos de Detalles.

Representación Gráfica de Instalaciones de Salubridad.

        I.S.S. Saneamiento.

        I.S.D. Depuración y Vertido.

        I.S.A. Alcantarillado.

    Dadas las plantas de distribución y cimentación, y el diseño de la red de evacuación y sistema de depuración y vertido de una vivienda unifamiliar, desarrollar gráficamente según las especificaciones NTE-ISS, NTE-ISD, NTE-ISA y CTE (DB-Salubridad) y los datos y características constructivas que se adjunta en el enunciado. Desarrollar la siguiente práctica:

Práctica 6: Lámina 1

- Planta esquemática de cimentación con la red de saneamiento. Cuadro de leyenda correspondiente.

- Detalle del sistema de depuración y vertido. Planta -sección y sección vertical, partiendo de las arquetas a pie de bajante, arqueta de paso, arqueta sifónica, fosa séptica y pozo de registro.

Fecha de inicio: lunes 10 de noviembre de 2014

Fecha de entrega: miércoles 19 de noviembre de 2014

La práctica se recogerá al principio de la clase de práctica

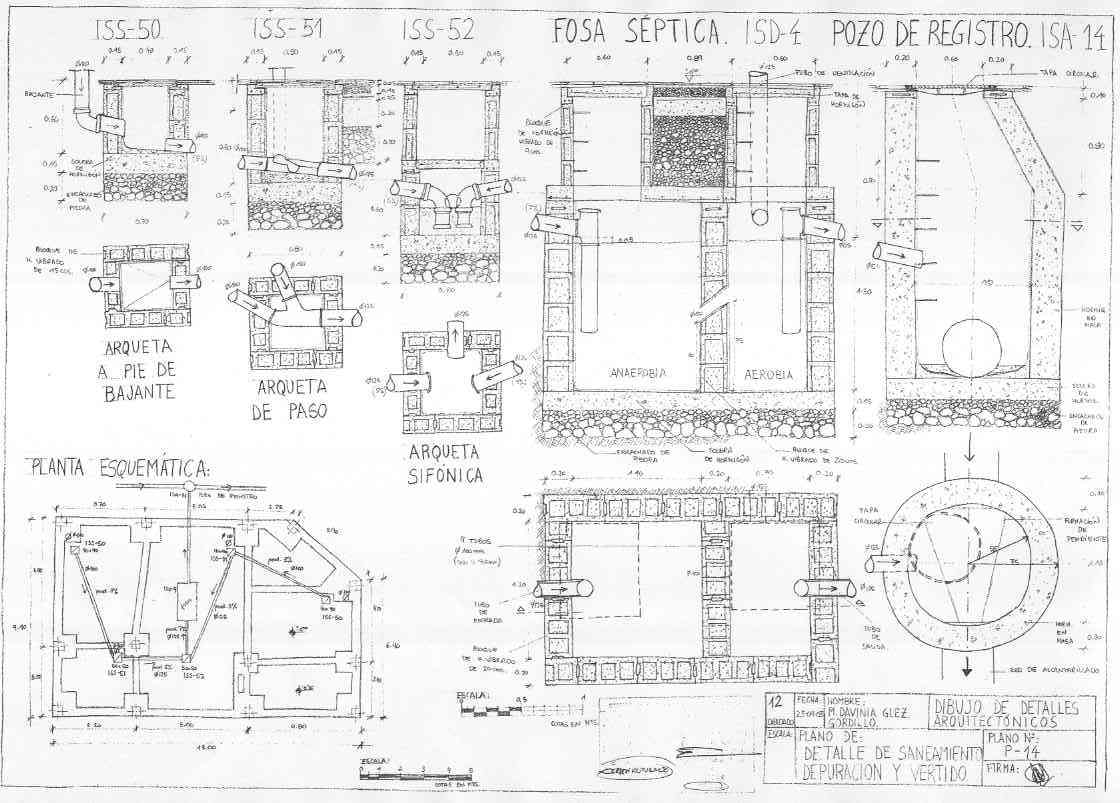

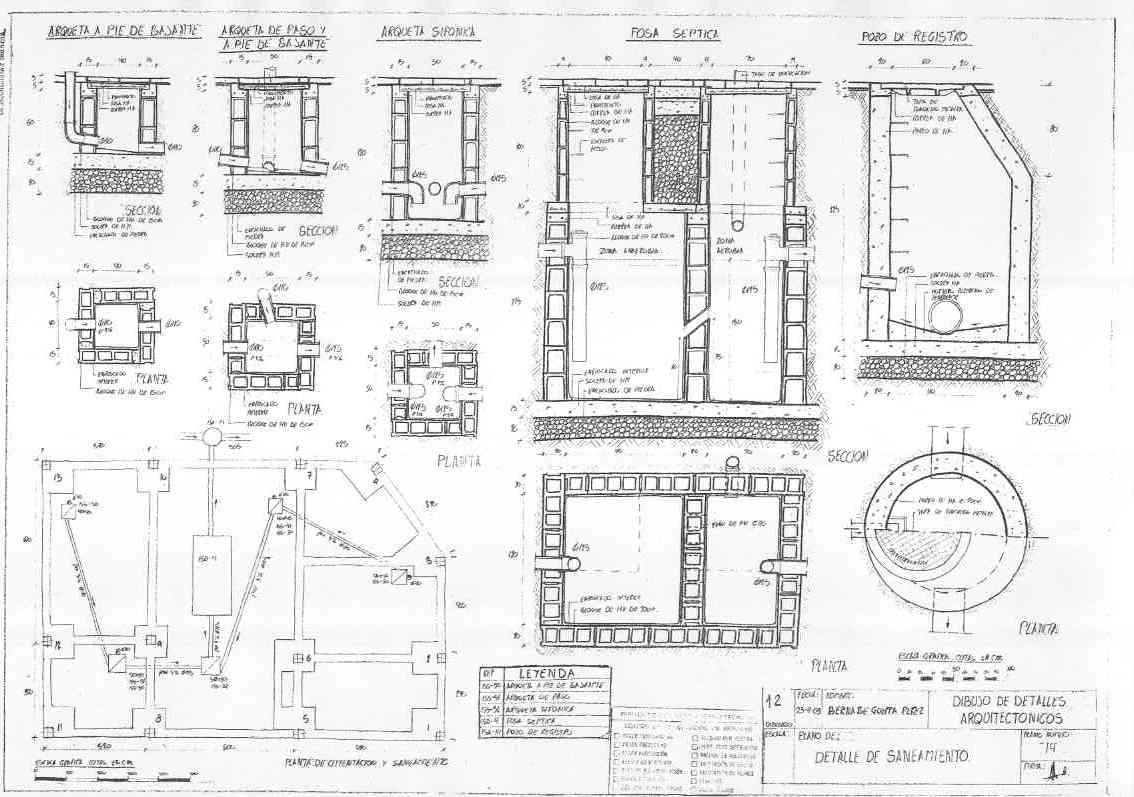

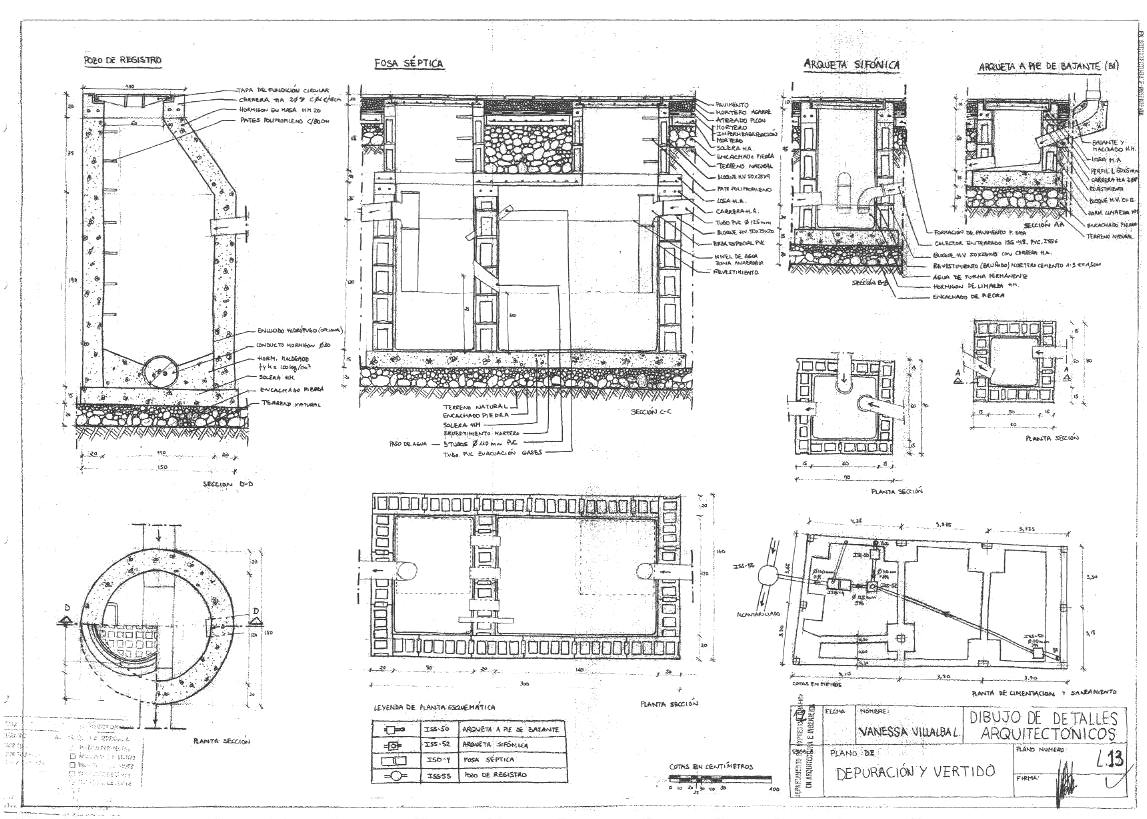

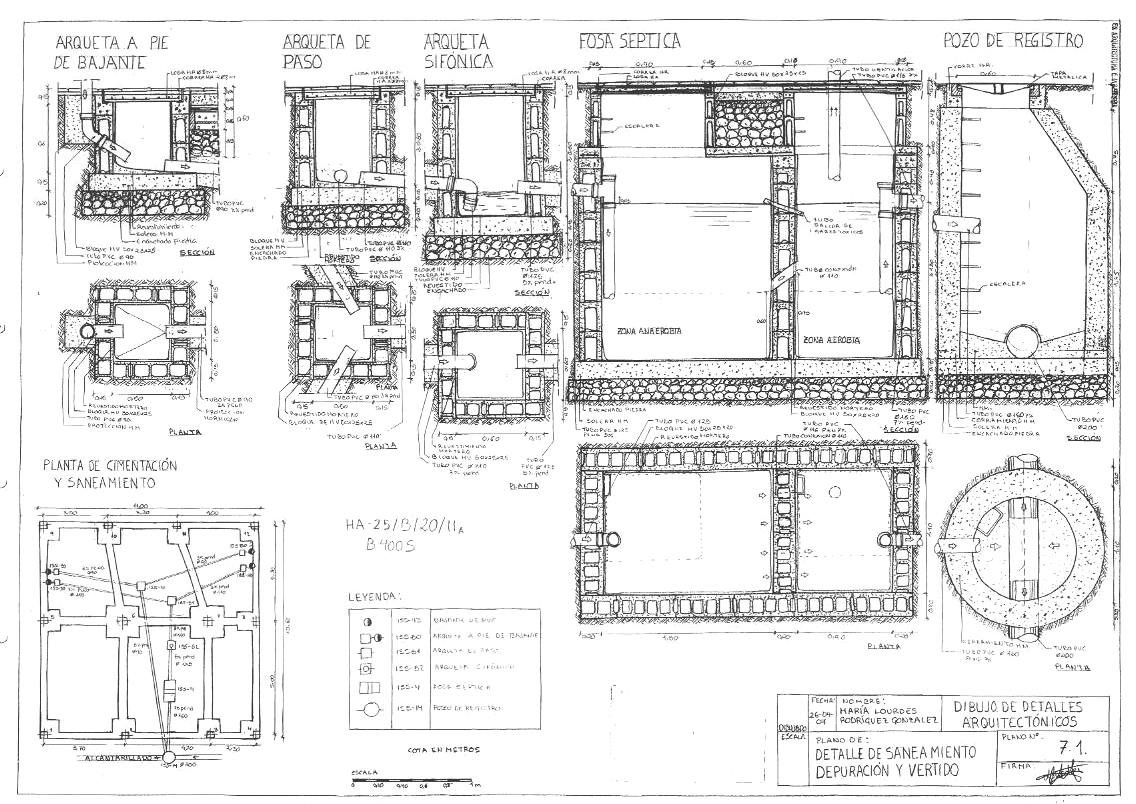

Ejemplos de láminas de otros cursos.

 Las soluciones constructivas NO corresponden con las desarrolladas en las prácticas de ESTE CURSO
