Práctica 3
Aplicación a las Planos de Detalles.
Representación Gráfica de Estructuras de Hormigón Armado.
E.H.S. Soportes.
E.H.U. Vigas.
E.H.V. Forjados Unidireccionales.
Dada la planta esquemáticas de forjado del 1º nivel, con su esquema de armaduras, de una vivienda unifamiliar descrita gráficamente en la práctica nº 1, y los datos y características constructivas que se adjunta en el enunciado. Desarrollar la siguiente práctica:
Práctica 3: Lámina 1
Detalle de encuentro y paso de pilar central con un forjado tipo unidireccional, con solución de viga plana (detalle D) o viga de cuelgue (detalle B). Sección Vertical V-V y Planta -Sección. Detalle-tipo de viga principal.
Detalle de encuentro y paso de pilar perimetral con un forjado tipo unidireccional, con solución de viga plana (detalle C) o viga de cuelgue (detalle A). Sección Vertical V-V y Planta -Sección. Detalle-tipo de viga principal.
(Solo hay que realizar uno de los dos detalles y se asignaran en practicas de grupos reducidos)
La lámina se trabajará solo en horario de clase
Fecha de inicio: lunes 26 de octubre
Fecha de entrega: miércoles 4 de noviembre
Práctica 3: Lámina 2
Despiece isométrico de conjunto del detalle estudiado
Esquemas de armaduras de los pórticos estudiados.
Hormigón y aceros utilizados.
Secciones de elementos constructivos.
Planta esquemática acotada de forjado del primer nivel de la edificación.
La lámina se trabajará solo en horario de casa
Fecha de inicio: Lunes 26 de octubre
Fecha de entrega: Lunes 9 de noviembre. La práctica se recogerá al comienzo de la clase de teoría

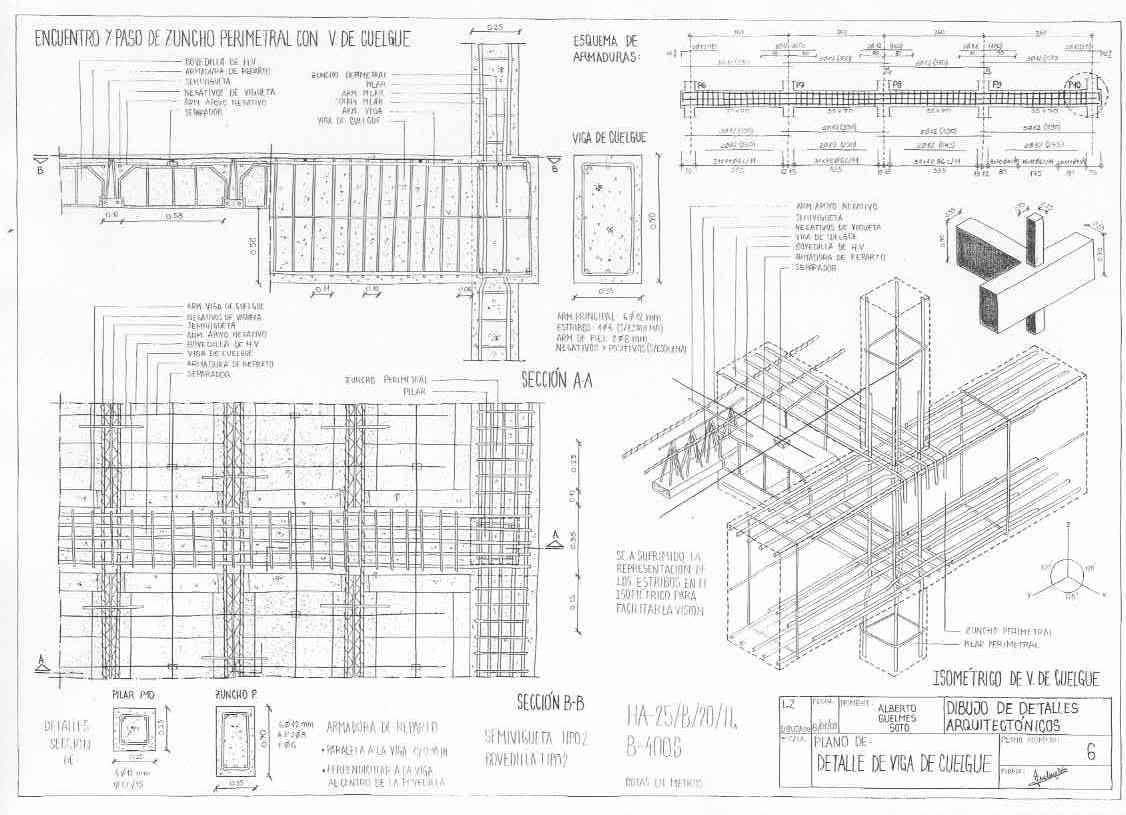

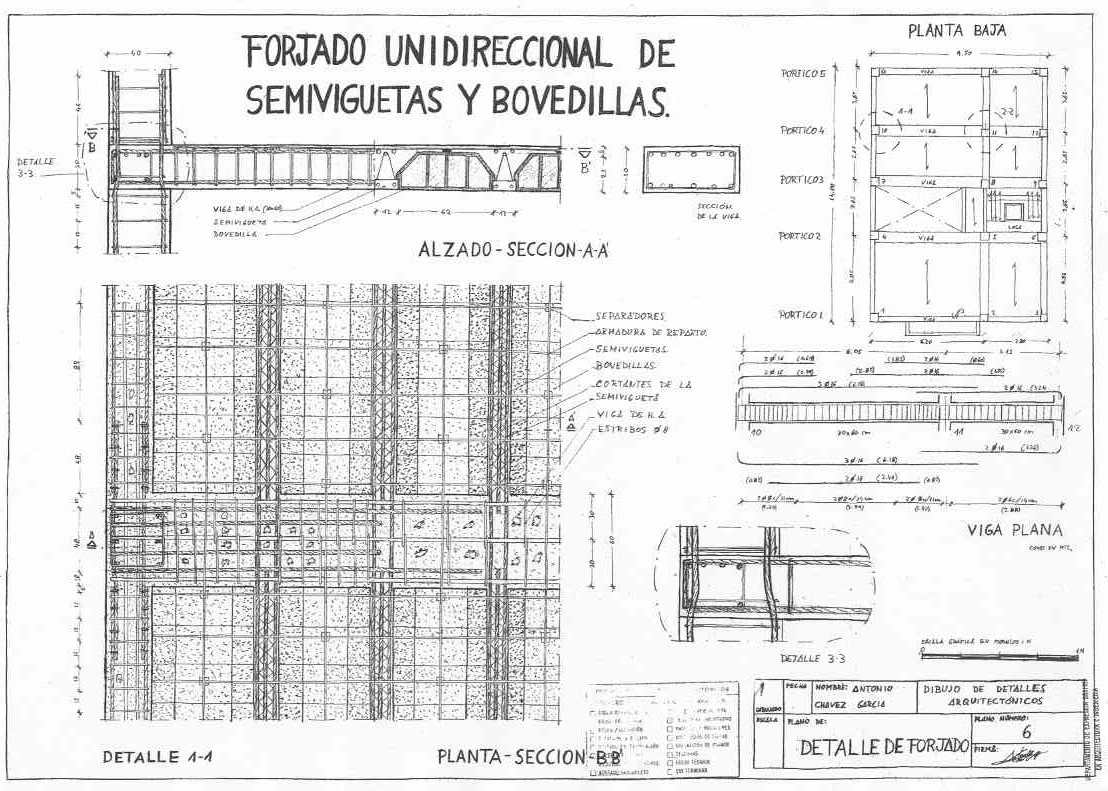

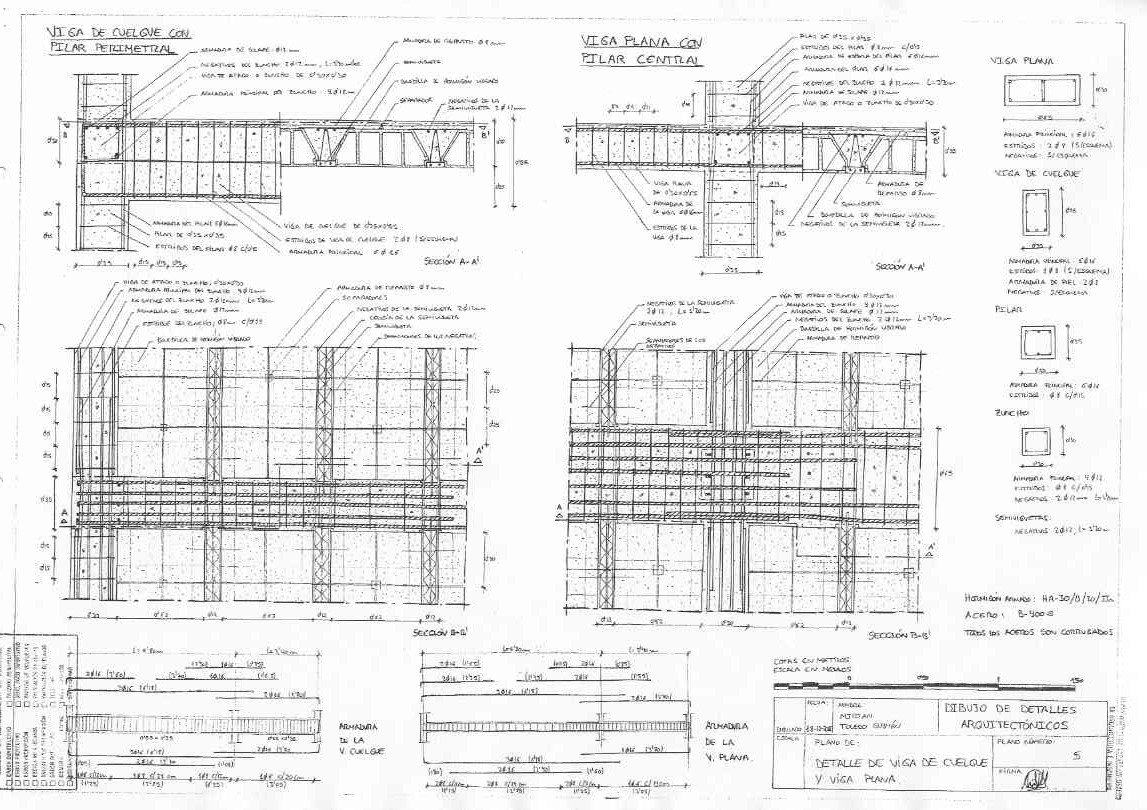

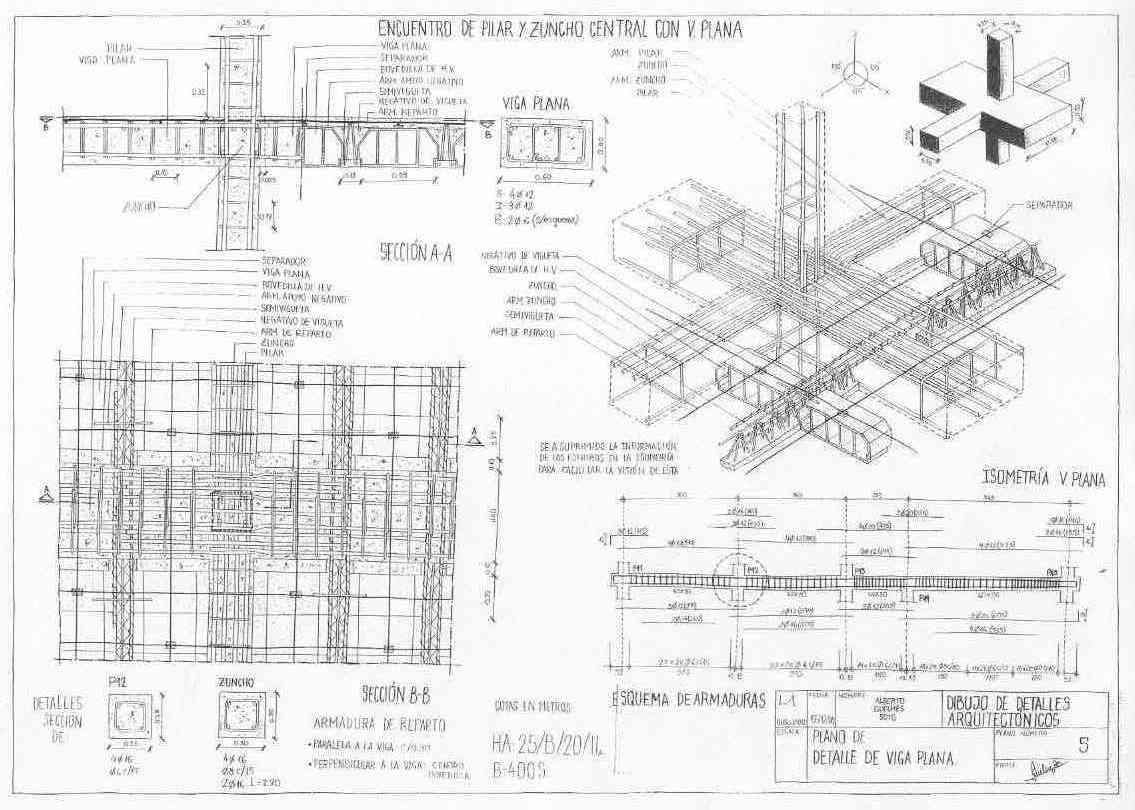

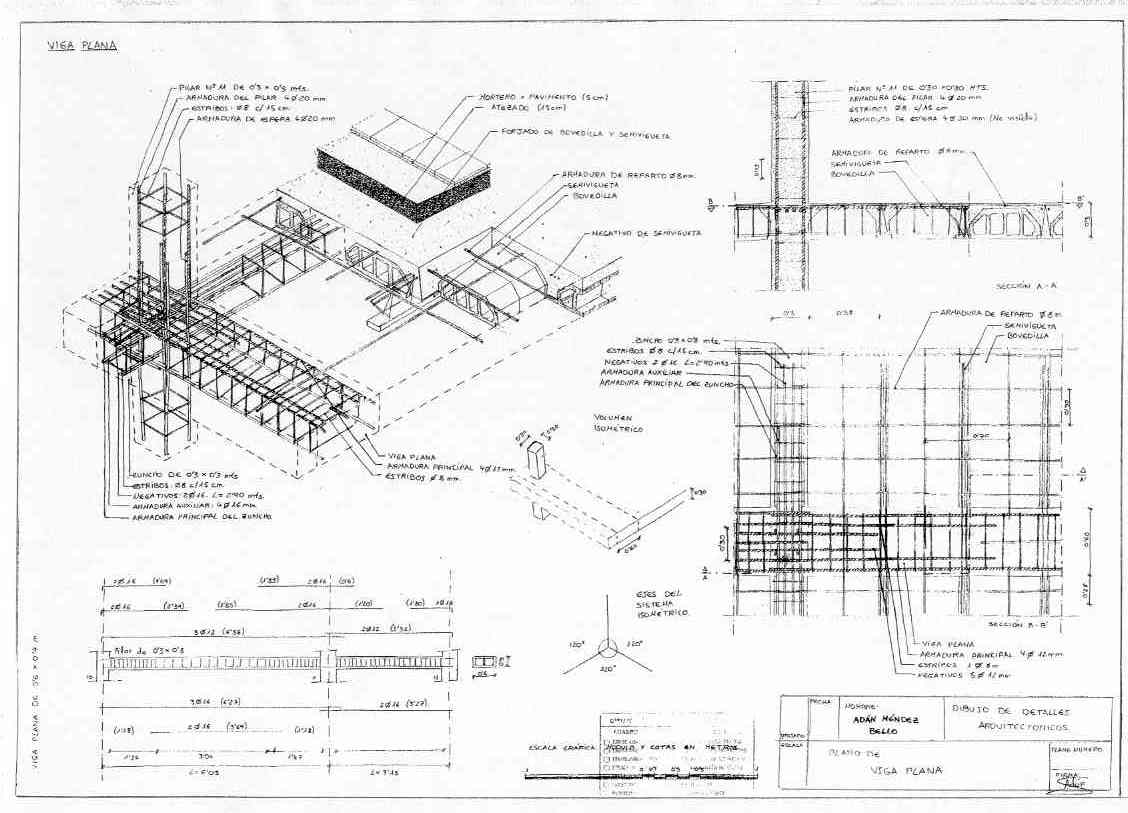

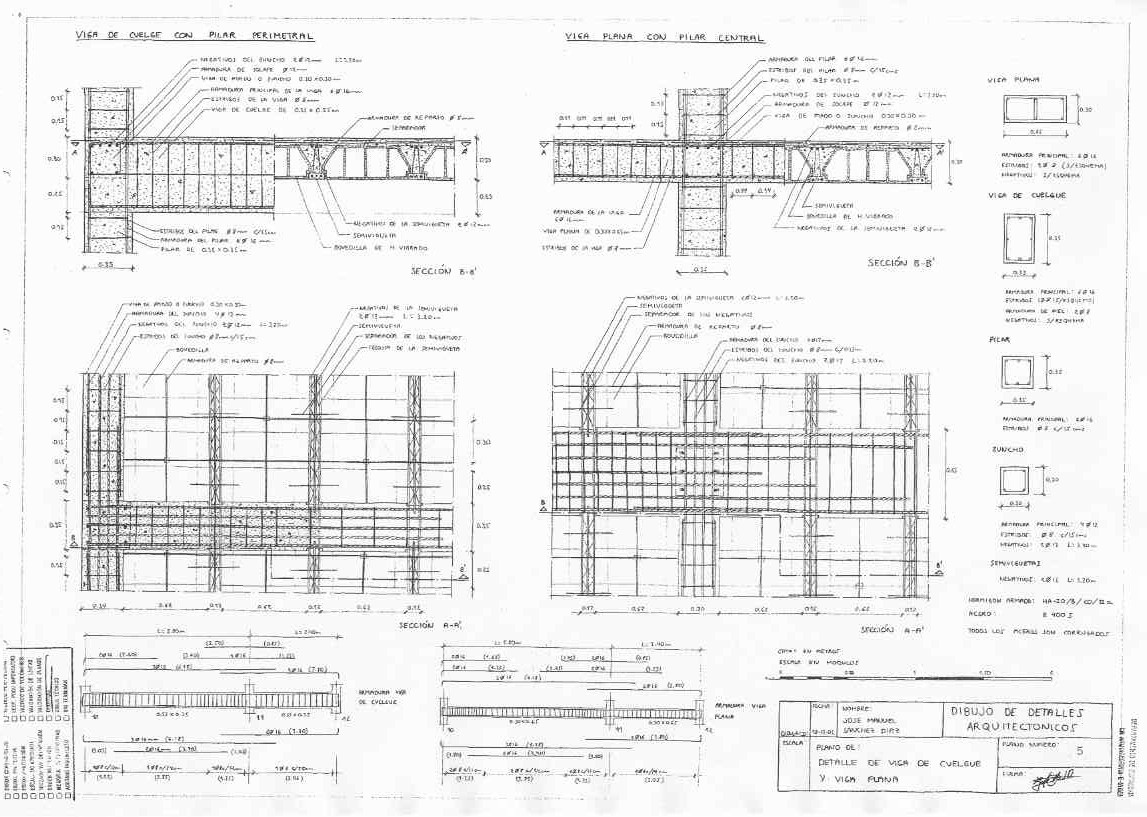

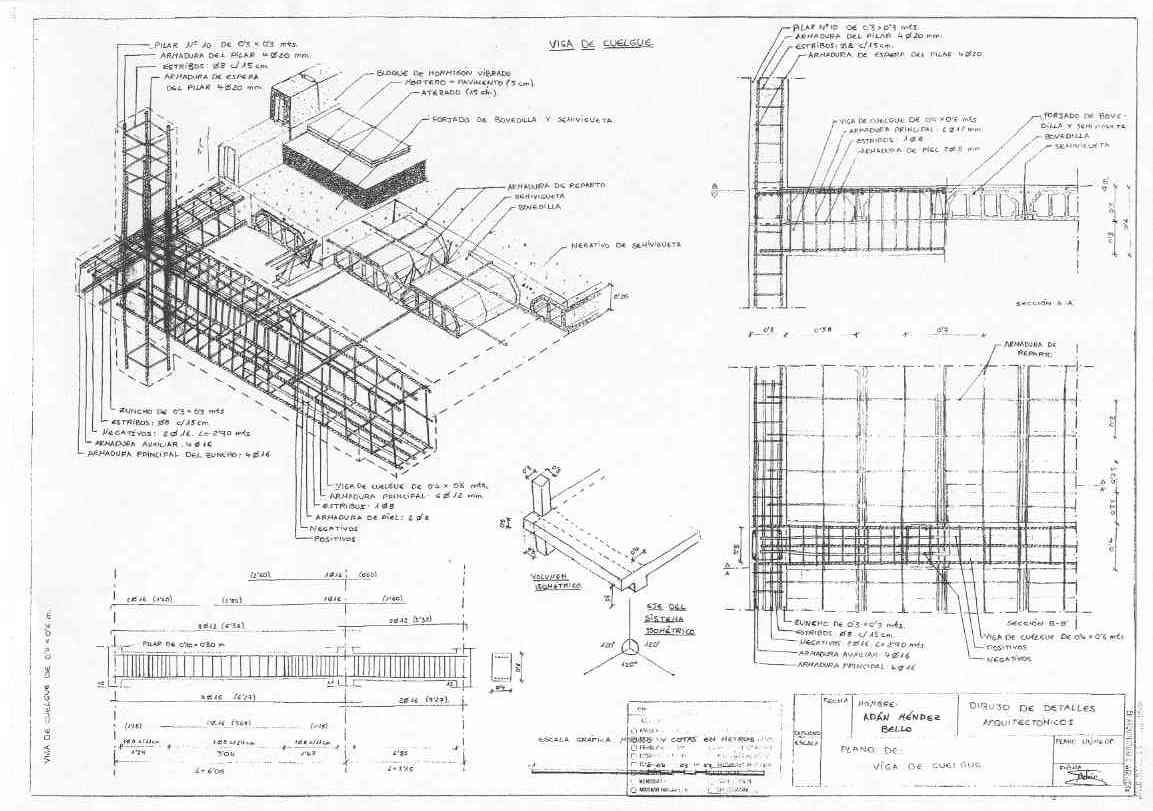

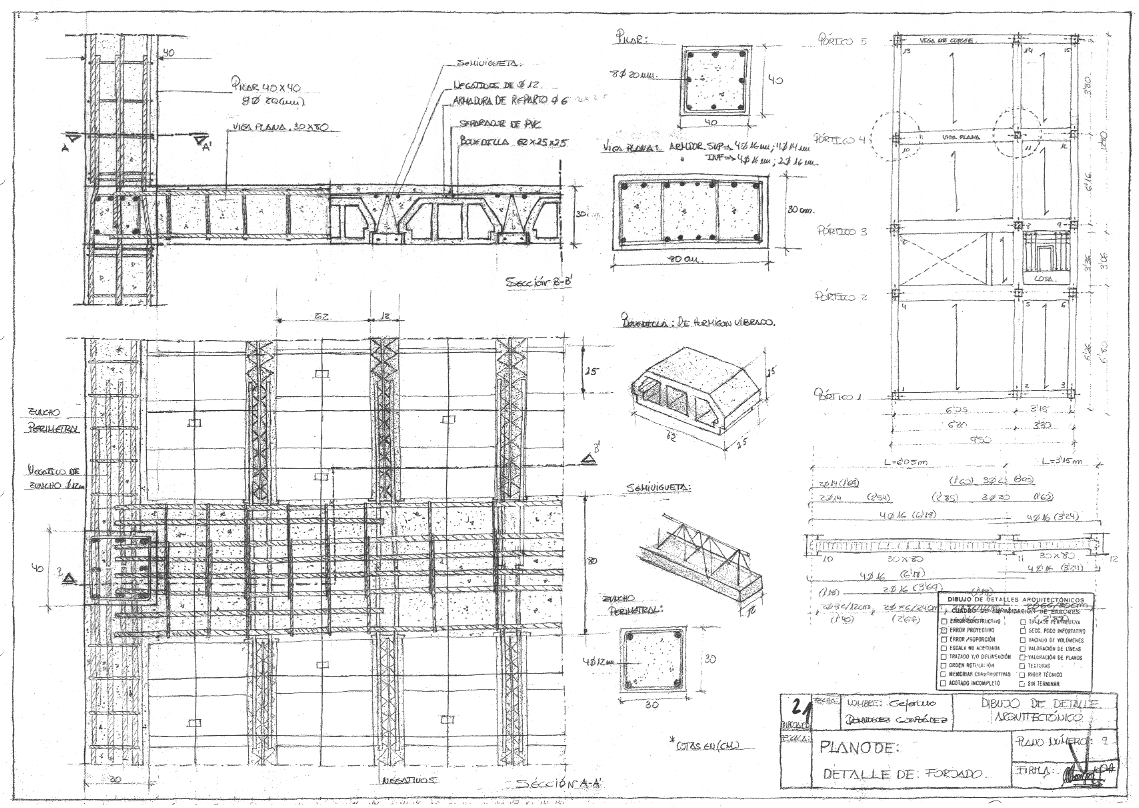

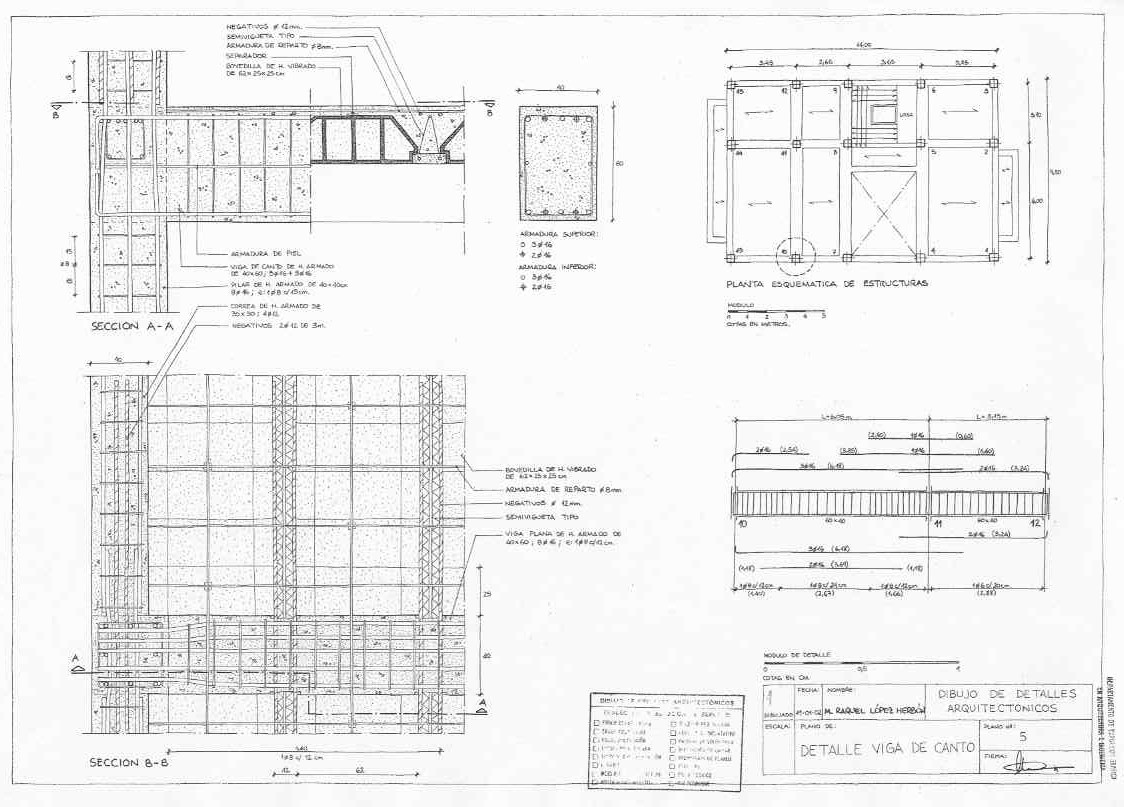

Ejemplos de láminas de otros cursos.
Las soluciones constructivas NO corresponden con las desarrolladas en las prácticas de ESTE CURSO
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
