Práctica 2
Aplicación a las planos de Detalles.
Representación Gráfica de Cimentaciones de Sótano mediante Muros.
Representación Gráfica de Cimentaciones Superficiales Continuas. C.S.C.
Representación Gráfica de Cimentaciones Superficiales Zapatas. C.S.Z.
Dada la Planta esquemática de Cimentaciones de una vivienda tipo unifamiliar, cuya descripción gráfica y características constructivas se adjuntan al enunciado del ejercicio. Desarrollar la siguiente práctica:
Práctica 2: Lámina 1.
Detalle de Muro de Sótano de Hormigón Armado. Sección Vertical V-V, Planta - Sección (aprox. 1 metro)
Esquema del despiece de armaduras del muro de sótano estudiado.
Cuadro de datos Técnicos del Muro de sótano estudiado.
La lámina se trabajará solo en horario de clase
Fecha de inicio: lunes 19 de octubre
Fecha de entrega: miércoles 21 de octubre
Práctica 2: Lámina 2.
Despiece isométrico del conjunto
La lámina se trabajará solo en horario de casa
Fecha de inicio: Lunes 19 de octubre
Fecha de entrega: Lunes 26 de octubre. La práctica se recogerá al comienzo de la clase de teoría

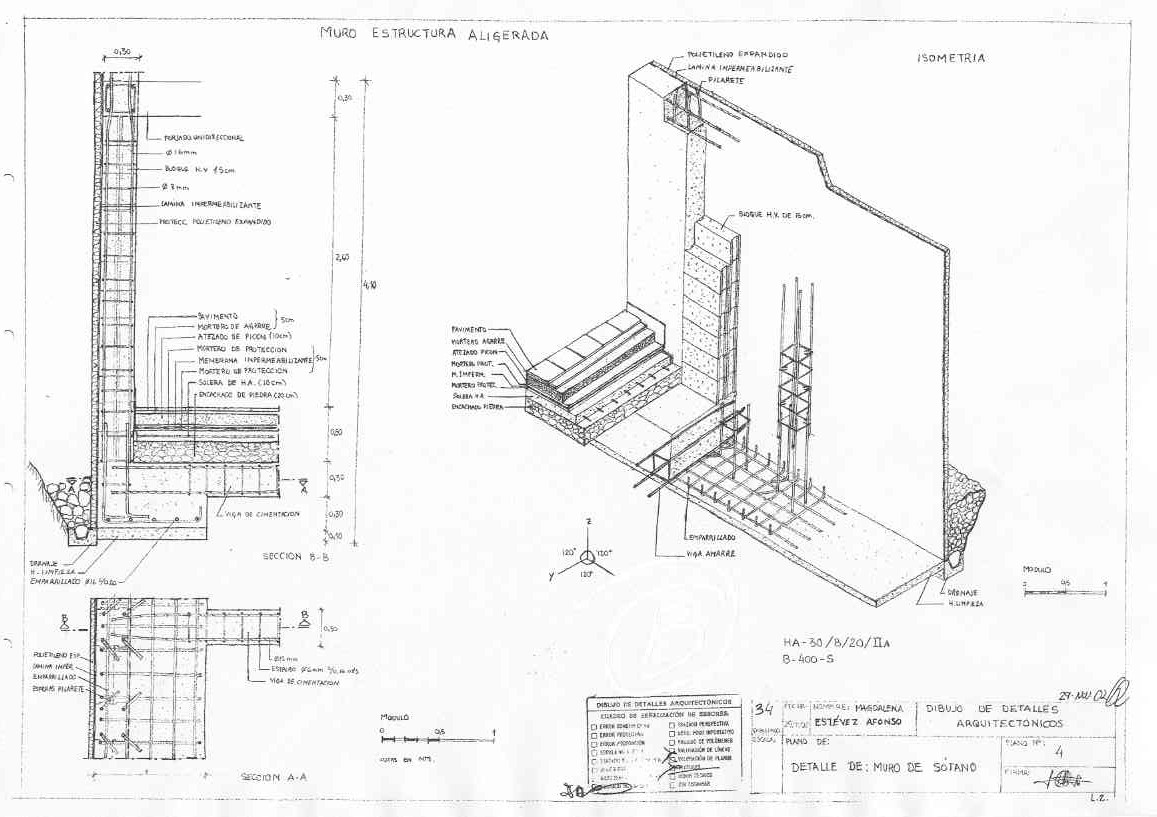

Ejemplos de láminas de otros cursos.
Las soluciones constructivas NO corresponden con las desarrolladas en las prácticas de ESTE CURSO
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
